滤筒除尘设备

工作原理：

　　含尘气体进入除尘器灰斗后，由于气流断面迅速扩大，及气流分布板作用，气流中一部分粗大颗粒在离心力作用下沉降在灰斗；粒度细、密度小的尘粒进入滤尘室后，通过布朗扩散和筛滤等组合效应，使粉尘沉积在滤料表面上，净化后的气体进入净气室由排气管经风机排出。

        滤筒除尘器的阻力随滤料表面粉尘层厚度的增加而增大。阻力达到某一规定值时进行清灰。此时PLC程控脉冲阀的启闭，然后电磁脉冲阀开启，压缩空气以较短的时间在上箱体内迅速膨胀，进入滤筒，并在逆向气流冲刷的作用下，附着在滤筒外表面上的粉尘被剥离落入灰斗中；清灰完毕后，电磁脉冲阀关闭，又恢复过滤状态，脱落的粉尘掉入灰斗内通过缷灰阀排出。

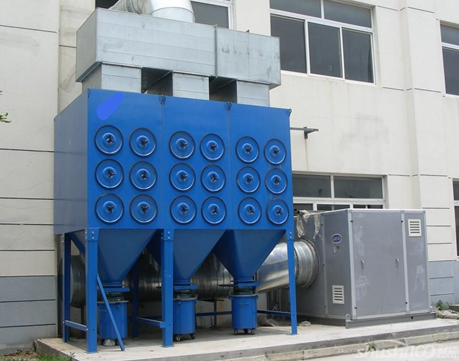

滤筒除尘器结构外形图：

       滤筒式除尘器的结构组成：由进风管、排风管、箱体、灰斗、清灰装置、导流装置、气流分流分布板、滤筒及电控装置组成。

特点：

    1、滤筒式除尘器是典型的高效集尘机，性能稳定可靠，操作简便。

    2、适应性强，可捕集各种性质的粉尘，不会因为粉尘比电阻等性质而影响除尘效率。

  3、便于回收粉尘，没有污泥处理，废水污染等问题，维护简单

适用范围：

      能适用各种种类粉体、粉尘，灰尘，颗粒物的收集、净化处理；如机械工业、化学工业、食品工业、药品工业、电子工业等各种生产设备的集尘，也能有效处理钢铁、非铁金属、矿业、各种炉用集尘以及各种干燥、搅拌、混合排气集尘的处理。

结合生产实际状况，或根据实际情况及客户要求，设备可设计为防爆型或非防爆型。

滤筒式除尘器性能参数：

 适用含尘浓度范围：0.2～2g/m3；

 过滤风速：0.40～0.70m/s；

 净化粉尘粒径＞0.1μm的含尘气体，除尘效率≥99.5%；

 设备阻力：700～1000Pa；

 喷吹压缩空气耗量(0.5～0.70MPa)：16只滤筒耗气量0.6～1.0m3/h。

滤筒式除尘器参数选型表
